number of high peaks of the response time-history

1. число больших пиков отклика

3.13 число больших пиков отклика (number of high peaks of the response time-history): Полученное по результатам измерений (в точке измерения отклика) или расчетов отклика системы с одной степенью свободы (осциллятора) на заданное воздействие число пиков временного сигнала, превышающих заданное пороговое значение (см. рисунок 1).

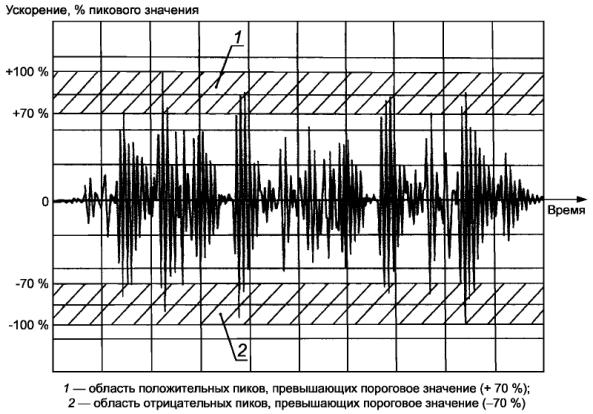

1 - область положительных пиков, превышающих пороговое значение (+ 70 %);

Рисунок 1 - Пример отклика осциллятора на заданный временной сигнал возбуждения

Примечание 1 - Подсчет числа пиков в сигнале отклика используют потому, что цикличность этого сигнала маскируется наличием переходных процессов.

Примечание 2 - Под пиком сигнала понимают его отклонение от нуля в сторону положительных или отрицательных значений между двумя последовательными пересечениями нулевого уровня (см. рисунок 2).

Примечание 3 - Согласно настоящему стандарту предпочтительным является определение числа больших пиков по расчетам, а не измерениям, поскольку последние не всегда возможно выполнить.

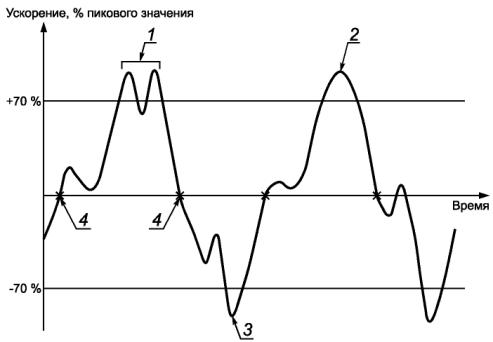

1 - 1-й пик; 2 - 3-й пик; 3 - 2-й пик; 4 - точки пересечения нуля

Рисунок 2 - Пример идентификации пиков отклика, превышающих пороговое значение (70 %)

Источник: ГОСТ 31418-2010: Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на удар с воспроизведением ударного спектра оригинал документа

3.13 число больших пиков отклика (number of high peaks of the response time-history): Полученное по результатам измерений (в точке измерения отклика) или расчетов отклика системы с одной степенью свободы (осциллятора) на заданное воздействие число пиков временного сигнала, превышающих заданное пороговое значение (см. рисунок 1).

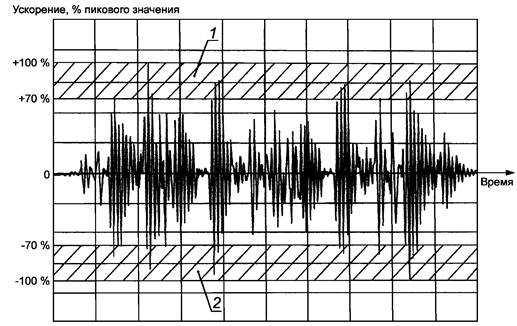

Рисунок 1 - Пример отклика осциллятора на заданный временной сигнал возбуждения

Примечание 1 - Подсчет числа пиков в сигнале отклика используют потому, что цикличность этого сигнала маскируется наличием переходных процессов.

Примечание 2 - Под пиком сигнала понимают его отклонение от нуля в сторону положительных или отрицательных значений между двумя последовательными пересечениями нулевого уровня (см. рисунок 2).

Примечание 3 - Согласно настоящему стандарту предпочтительным является определение числа больших пиков по расчетам, а не измерениям, поскольку последние не всегда возможно выполнить.

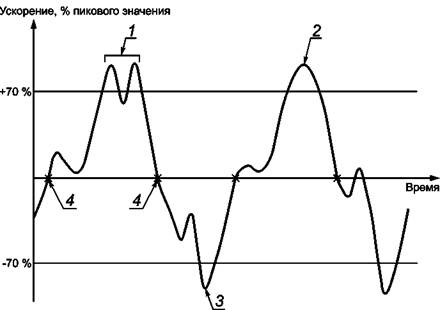

1 - 1-й пик; 2 - 3-й пик; 3 - 2-й пик; 4 - точки пересечения нуля

Рисунок 2 - Пример идентификации пиков отклика, превышающих пороговое значение (70 %)

Источник: ГОСТ Р 53190-2008: Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на удар с воспроизведением ударного спектра оригинал документа
